Nový optický profilometr od firmy Keyence

Oddělení mechanické zkušebny rozšířilo svoje vybavení o nové zařízení, které doplnilo a rozšířilo možnosti našeho laboratorního měření. Konkrétně se jedná o nejnovější 3D optický profilometr řady VR – 6200 od renomovaného výrobce Keyence.

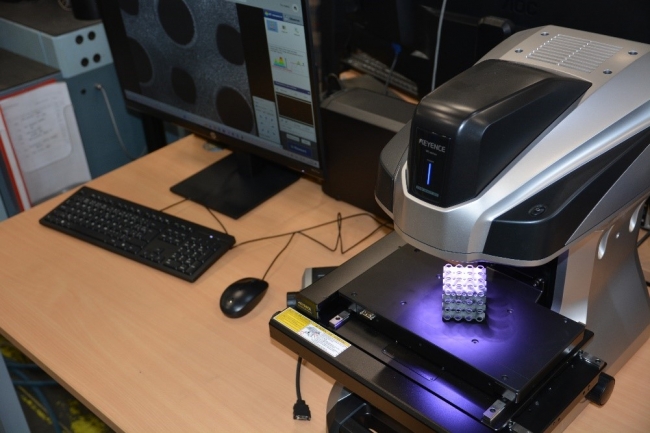

Obrázek č. 1: Optický profilometr

3D optický profilometr využívá technologii zvanou proužková projekce, která spočívá v promítání proužkového vzoru na povrch měřeného objektu pomocí dvou LED světelných zdrojů a jejich pozorování prostřednictvím kamery. Kamera snímá zkreslení promítaných proužků na povrchu a následnou triangulací je dopočtena přesná poloha snímaného místa.

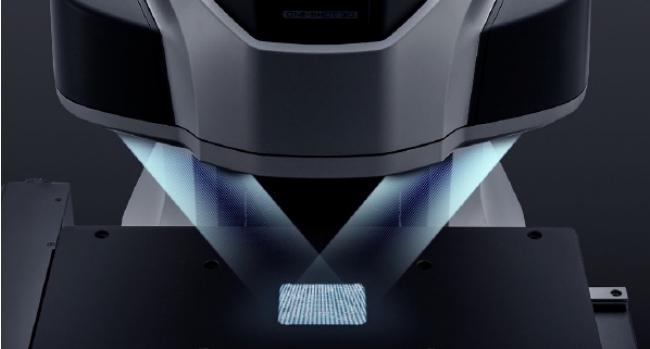

Obrázek č. 2: Vizualizace proužkové projekce

Nový systém měření, který je mimo jiné také vybaven rotační jednotkou pro snímání vzorků v rozsahu 360°, nám nyní umožňuje měření a vyhodnocení správnosti mnoha geometrických charakteristik, jako jsou například:

  • Profilové měření vzdáleností
  • Průřezová měření
  • 3D Výškové mapy
  • Profilová a plošná drsnost povrchu
  • GD&T

Tyto možnosti měření ještě zvýší kvalitu výstupu mechanických testů, zejména při použití miniaturizovaných zkušebních těles, u kterých je určení počátečních rozměrů kritickou záležitostí pro dosažení kvalitního výsledku.

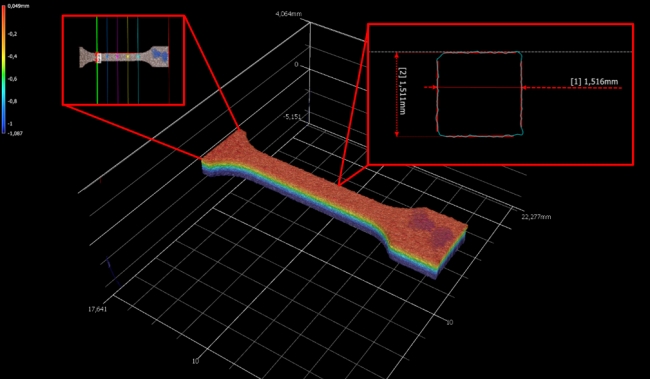

Obrázek č. 3: Vizualizace proužkové projekce pro určení skutečného průřezu miniaturizovaného tělesa
