Čelisti


Upínací čelisti miniaturizovaných tahových těles

Upínací čelisti byly vyvinuty ve společnosti COMTES FHT a.s. za účelem zkoušení miniaturizovaných tahových zkušebních těles. Miniaturizovaná zkušební tělesa jsou ideální pro charakterizaci lokálních vlastností dílů nebo pro charakterizaci 3D tištěných materiálů a komponent. Čelisti umožňují dokonalé upnutí těles bez předepnutí, ohnutí, zkroucení či jiného nežádoucího ovlivnění při upínání. Čelisti vyvíjí dostatečný přítlak pro širokou paletu materiálů, čímž je zabráněno proklouznutí či ohýbání během zkoušky i pro vysokopevnostní materiály. Při jejich konstrukci byl zohledněn požadavek měření deformace pomocí kamer (včetně DIC analýzy) a zkušené miniaturní těleso je plně viditelné v celé zkoušené části.

Čelisti jsou vhodné na zkoušení těles dle norem ASTM E8/E8M-24 (Annex A1 - Miniature specimen 2 and 5)ČSN EN ISO/ASTM 52909-22 (A.6 – Figure A.6a).



Parametry

  • Uchycení čelistí na standardní upínací čep Ø 20 mm s trnem Ø 8 mm (např. Zwick)
  • Zatěžování: tah
  • Maximální zatížení pro zkušební těleso dle ASTM E8/E8M:24 (Miniature specimen 2 and 5) – 1 kN (2000 MPa)
  • Teoretické maximální zatížení 3 kN
  • Teplota zkoušení: 23±10°C
  • Maximální rozměr upínaného tělesa: cca 10x15x1,5 mm

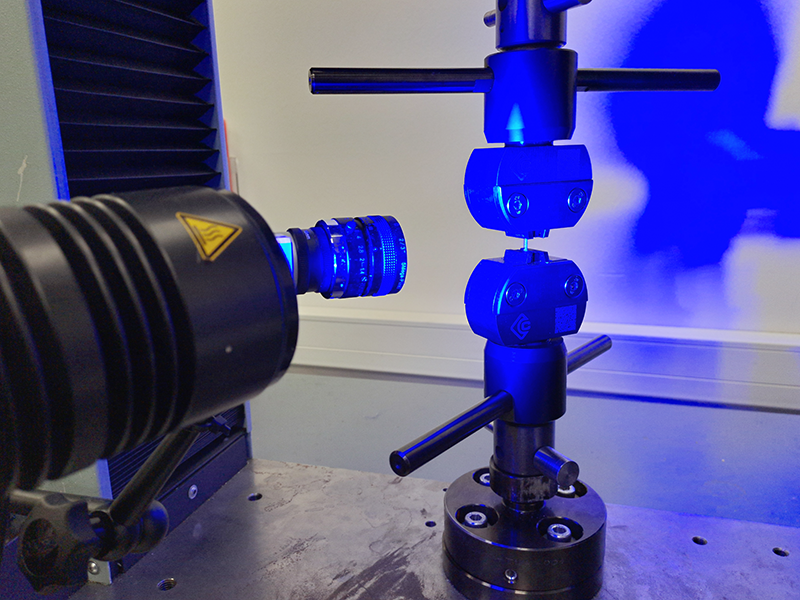

  • Možnost měření deformace pomocí optických přístrojů
  • Celkové rozměry jedné čelisti: výška 125 mm, šířka 250 mm (včetně utahovacích madel)



Ostatní

  • Je vhodné při objednání konzultovat požadovanou geometrii těles a zatížení.
  • Čelisti jsou standardně dodávány s plochými výměnnými kameny, které jsou dostupné jako náhradní díl.
  • Uchycení čelistí je možné na upravit dle požadavků.
  • Je doporučený středící mechanismus na seřízení souososti stroje.

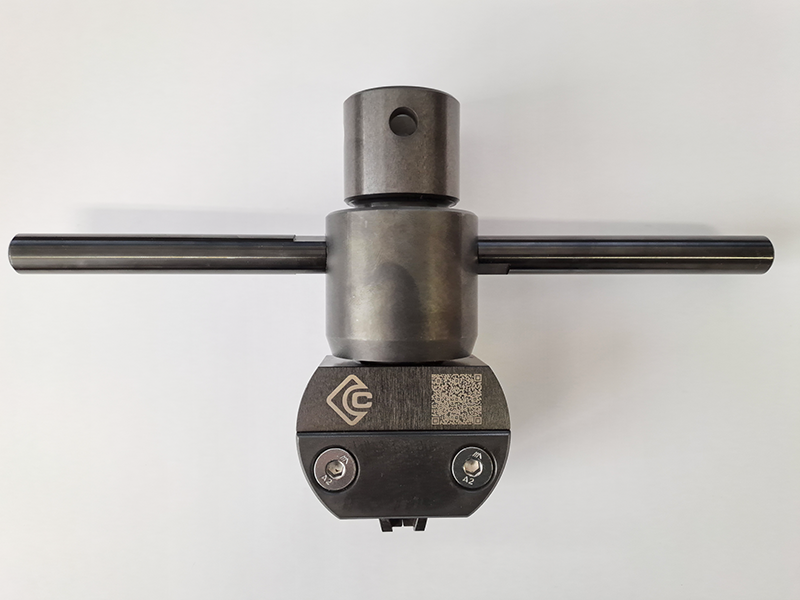

čelisti čelisti

Užitný vzor s interním označením VFU2200002 byl vytvořen v rámci národního projektu TRIO ve 4. veřejné soutěži. Tento projekt s názvem "FV40166 Hodnocení degradovaných ocelí pro stavbu turbín a přehříváků elektrárenských kotlů" byl financován Ministerstvem průmyslu a obchodu (MPO).
